实测数据导入CAD

导入数据的目的：手拨中的实测坐标需要导入cad，我们才能依据野外实测点绘制地形图。

1、理解数据

首先实测点的坐标系是使用的国家2000坐标系，存入的数据是命名、X坐标，Y坐标，高程点、其他数据。

CAD中也是使用的国家2000坐标系，但是数据的读取与储存方式是命名、空字符、Y坐标、X坐标。

CAD与手拨中的数据储存方式不同，所以需要做数据转换的处理。

2、处理数据

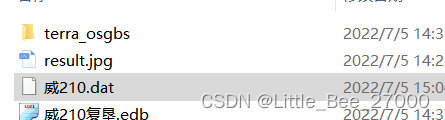

手拨中储存的数据是dat格式，无法直接进行处理，首先要将手拨数据dat改成csv文件，用表格打开。留下前面四列（命名、X坐标，Y坐标，高程点），后面全删除，先将X坐标列与Y坐标列调换位置，另外在命名后面要留出一列，不然CAD文件格式识别不了。

再将此文件格式修改为dat文件

打开CAD，在菜单栏中找到绘图处理的展野外测点点号

选择刚才处理过的dat数据文件

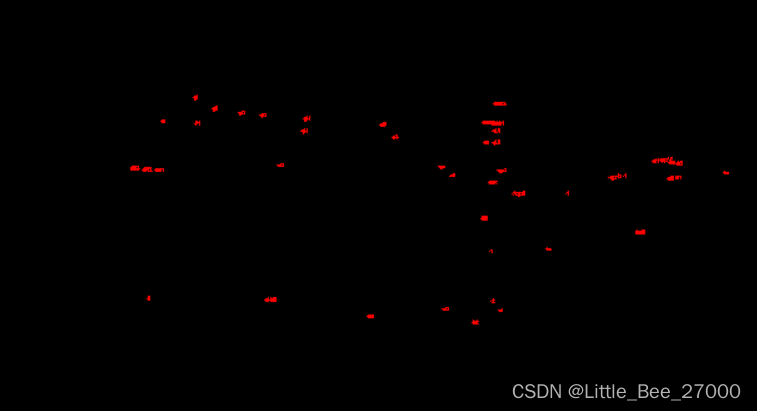

点号成功导入

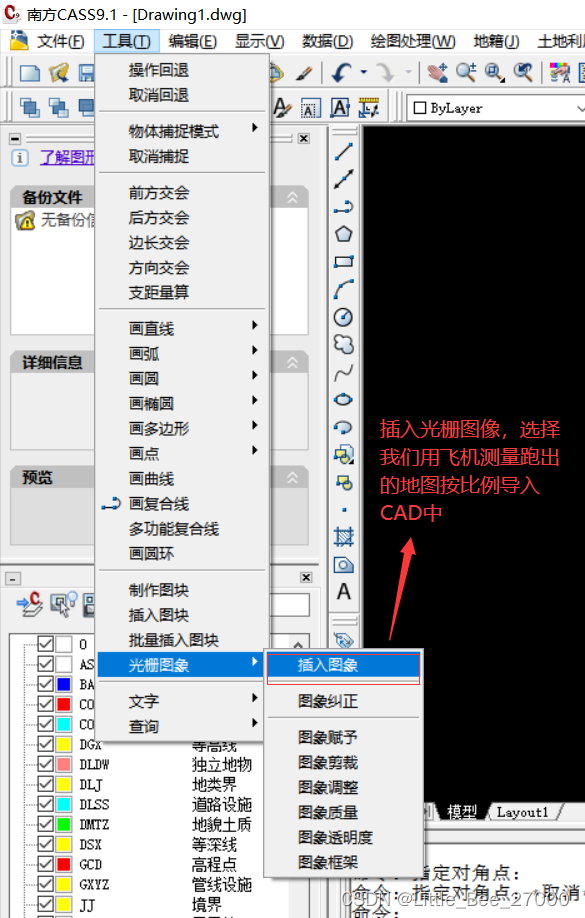

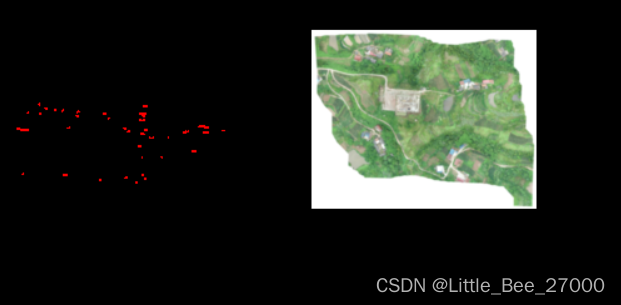

接下来就是选择菜单栏中的工具，找到光栅图像中的插入图像。选择导入底图

底图导入后，找到标志性建筑进行绘制（此图为复垦图，直接找到活动房进行绘制即可）

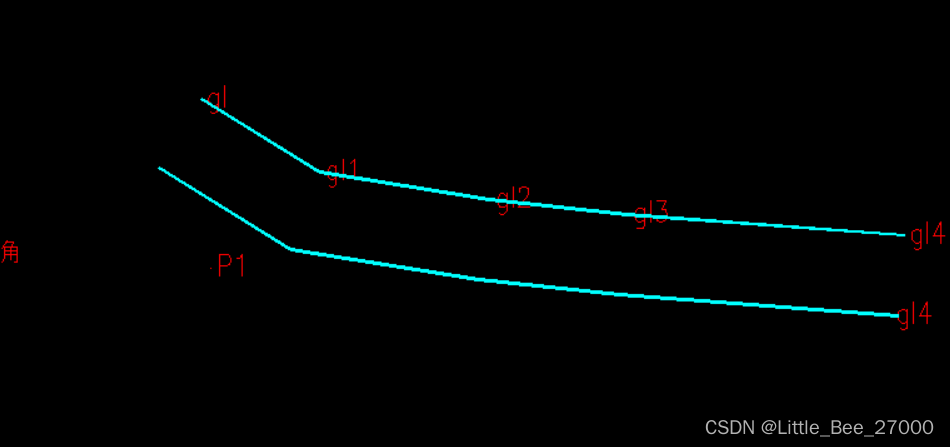

再绘制一条公路，用来与底图重合做校对

选中图片，利用移动（快捷键M）以底图中的活动房一点为基点，移动到对应的点坐标上，再选中底图，使用缩放，选择活动房子一点为基点，将原底图中的房子长度缩放到点子上活动房的长度。基本比例大小就能重合了。接下来就是使得整个底图能够与点子对应，就使用选转，以活动房的一点为基点，选中有偏差的公路路段与画的公路相对应即可，
