基于AWS GWLB实现安全检测的线性扩展

一、概述

AWS中国区发布AWS 网关负载均衡服务，本文档在AWS 宁夏区完成验证网关负载均衡服务集成FortiGate扩展安全检查性能应用实践。

AWS中运行着关键应用程序，FortiGate安全网关对进出AWS环境的流量进行安全检查,单个虚拟实例或主备冗余虚拟实例处理能力有限，容易成为网络性能瓶颈。

AWS 网关负载均衡（GWLB）为AWS提供的托管型4层负载均衡服务，AWS网关负载均衡将互联网IGW流量或虚拟私有网关VGW流量负载分担到多个安全网关，扩展互联网出口和VPC互连网络安全处理性能,并且保障FortiGate安全网关的容错能力和扩展性。

文章来源地址https://uudwc.com/A/yMV8

二、AWS 网关负载均衡工作原理

AWS GWLB常用于两种场景，IGW互联出口南北向流量安全检查 和  VPC间东西向安全流量检查。无论是哪种应用场景，通过修改VPC路由表路由条目，调整数据转发路径，使需要安全检查的子网流量下一跳指向GWLB，从而使流量穿过安全网关进行安全检查或安全控制。GWLB和Fortigate安全网关之间的流量使用GENEVE协议封装，数据端口UDP 6081。

GWLB部件：

1. Customer VPC:应用程序所在VPC
2. GWLB endpoint： 放置在custmer VPC的一块虚拟网卡，作为路由下一跳，需要冗余在每个AZ有一个GWLB endpoint。
3. Ingress router: 绑定IGW的Internet入口路由表
4. GWLB:放置在安全区的4层负载均衡服务，每个可用区会创一个网关并且获得一个地址，用于与Fortigate建立GENEVE 隧道。
5. GWLB private link: Customer VPC和 Security VPC间不需要VPC peer,  GWLB endpoint 通过GWLB private link连接到GWLB负载均衡

入向流量转发流程（红色路径）：

1. 入口流量进入IGW ingress 路由表
2. Ingress 路由表把业务服务器网关路由下一跳指向GWLB  endpoint虚拟网卡
3. GWLB endpoint转发数据到GWLB, GWLB 把流量负载到fortigate，fortigate把流量回送到GWLB.
4. GWLB 把数据回送到GWLB endpoint, GWLB endpoint转发数据到应用实例。

出向流量转发流程（蓝色路径）：

1. 应用实例路由表下一跳GWLB endpoint。
2. GWLB endpoint转发数据到GWLB, GWLB 把流量负载到fortigate，fortigate把流量回送到GWLB，GWLB 把数据回送到GWLB endpoint。
3. GWLB endpoint 转发到IGW
4. IGW把出向流量转发出互联网

三、FortiGate集成GWLB 测试

         本测试为手动配置操作步骤，可通过AWS命令行或CloudFormation  快速部署，防火墙扩容可结合弹性扩容服务自动扩展GWLB 负载目标。

                                 ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        ​​​​​​​        （测试拓朴）

VPC配置

1. 创建两个VPC

App-vpc               10.0.0.0/16

SEC-VPC                10.1.0.0/16

1. 创建子网

APP-VPC 4个子网

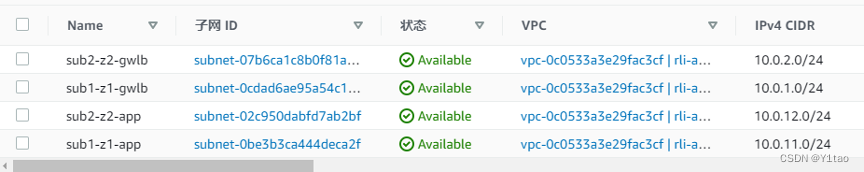

sub1-z1-gwlb	10.0.1.0/24	可用区1 GWLB endpoint 子网
sub1-z1-app	10.0.11.0/24	可用区1 应用子网
sub2-z2-gwlb	10.0.2.0/24	可用区2 GWLB endpoint 子网
sub2-z2-app	10.0.12.0/24	可用区2 应用子网

SEC-VPC 4个子网

sec-sub2-z1-sec	10.1.2.0/24	可用区1 GWLB子网
sec-sub1-z1-pub	10.1.1.0/24	可用区1 管理网子网
sec-sub2-z2-sec	10.1.12.0/24	可用区2 GWLB子网
sec-sub1-z2-pub	10.1.11.0/24	可用区2管理网子网

1. 创建路由表

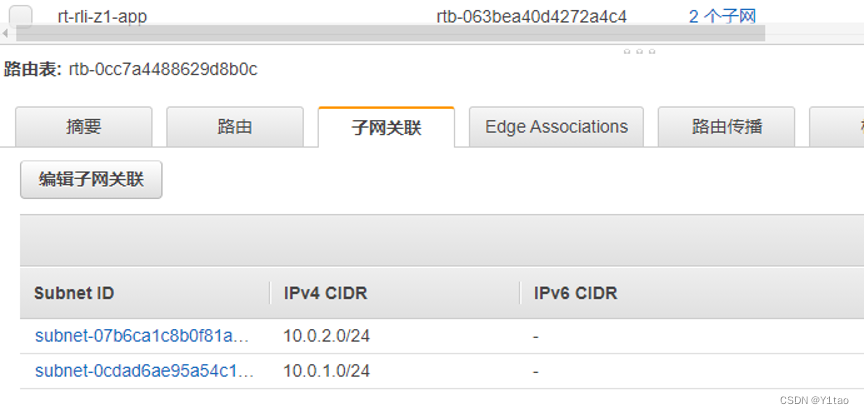

APP-VPC 3个路由表：

IGW ingress路由表关联IGW, 不需要关联其它子网，控制ingress路由。

GWLBE路由关联两个 GWLBE子网

APP路由表关联应用子网

验证业务服务器

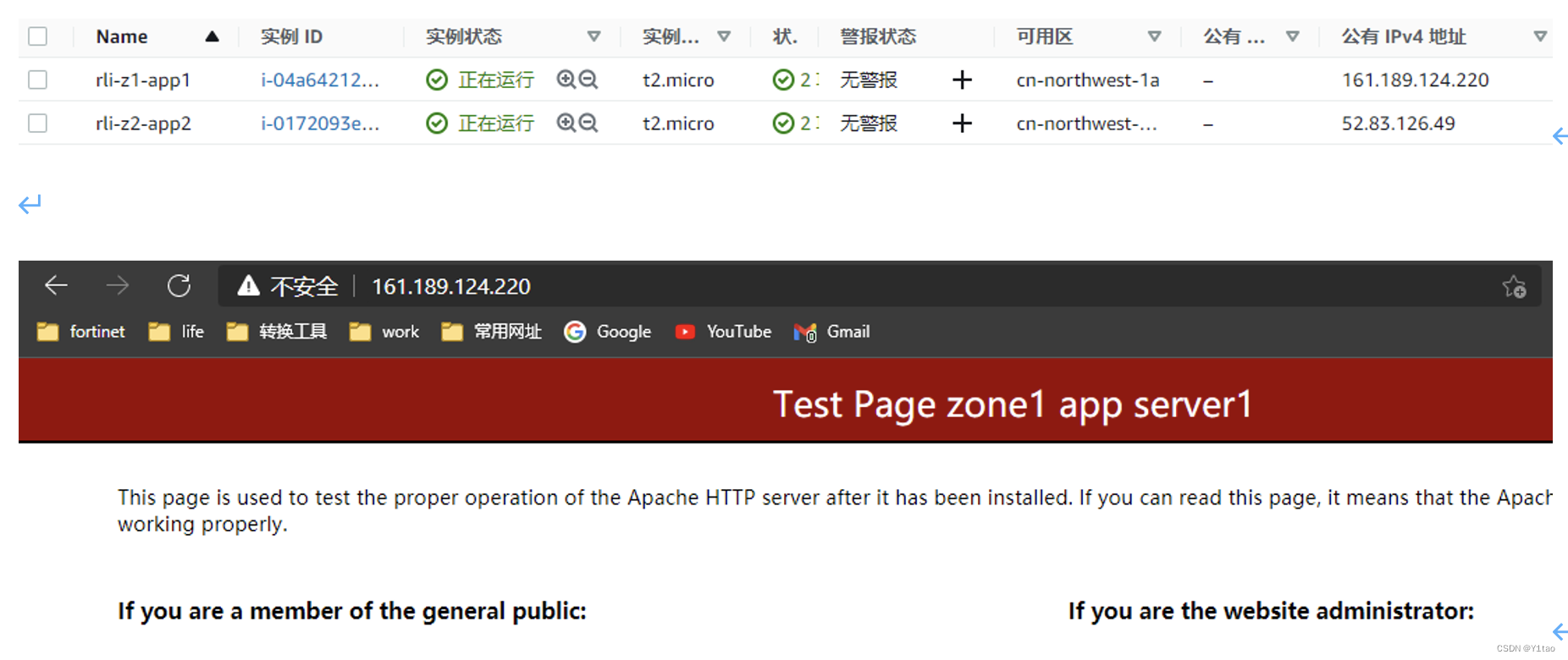

         当前业务服务器不经过GWLB和fortigate ,绑定弹性IP，直接访问业务服务器

部署FortiGate

此测试FortiGate加载两个网卡，一个网卡用于管理，一个网卡用于GWLB连接。在防火墙上去互联网和GWLB都存在默认网关，启用VDOM把管理流量和GWLB流量分开。 VM-V版本启用分离VDOM.

GWLB负载目标群组选择对象为实例名或网卡IP, 如果选择实例名,GWLB 连接到FortiGate实例的主网卡地址。在部署FortiGate时，把主网卡设置成与GWLB互连网卡，第二个网卡用于管理和INTERNET访问网卡，在初始化FortiGate 时 把默认路由从主网卡换到第二块网卡。

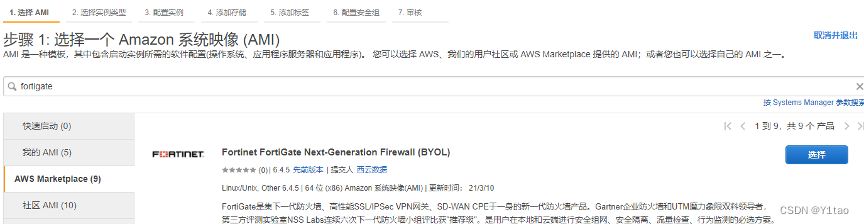

1. 创建fortigate 实例 ，实例规格根据LICENSE选择

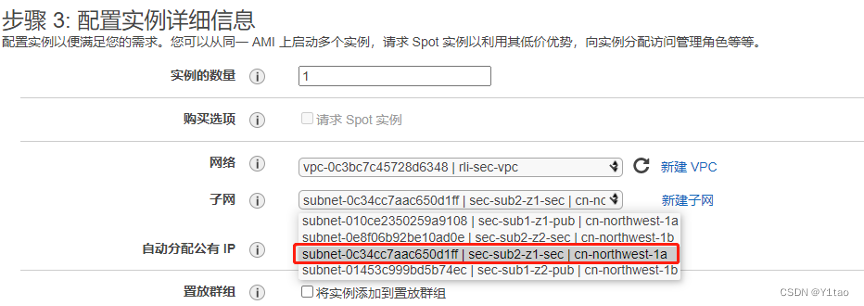

]2. 配置实例主网卡，添加第二块网卡， 主网卡为GWLB子网，第二块网卡为PUBLIC子网，在用户配置文件里调整默认路由出口,启用VDOM，修改接口VDOM

用户数据配置脚本：

config system interface

edit "port1"

set defaultgw disable

set allowaccess ping https ssh fgfm probe-response

next

edit "port2"

set mode dhcp

set allowaccess ping https ssh

set defaultgw enable

next

end

config system global

set vdom-mode split-vdom

end

config global

config system interface

edit "port1"

set vdom "FG-traffic"

end

end

1. 分配弹性IP 给foritgate  第二块网卡，激活LICENSE。

创建GWLB和负载目标群组

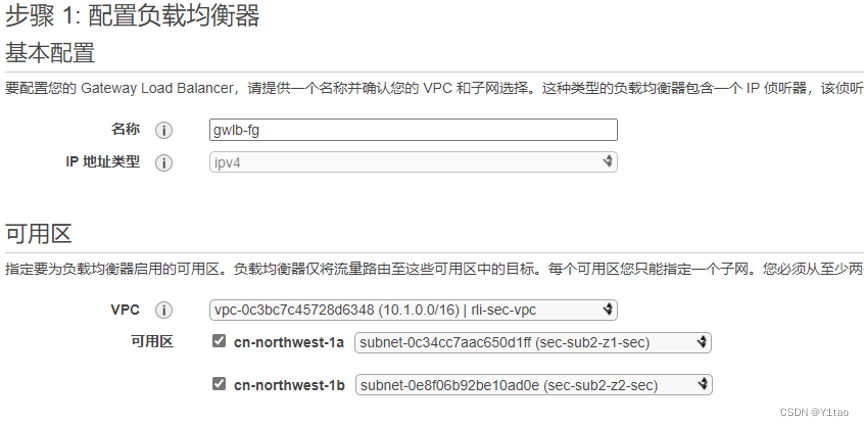

1. EC2服务，创建负载均衡器
2. 选择gateway load balancer

1. 选择security vpc,  fortigate如果是双可用区部署，就选择两个可用区，每个可用区用单独的地址与同可用区的FORTIGATE 建立GENEVE隧道

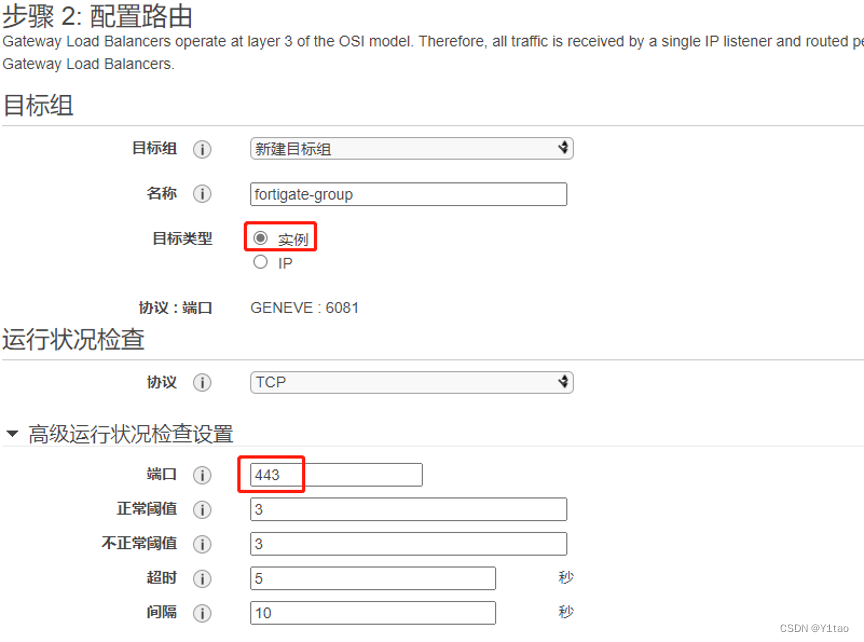

1. 选择目标为实例，检测协议TCP ,端口443,Fortigate port2上开启HTTPS管理服务

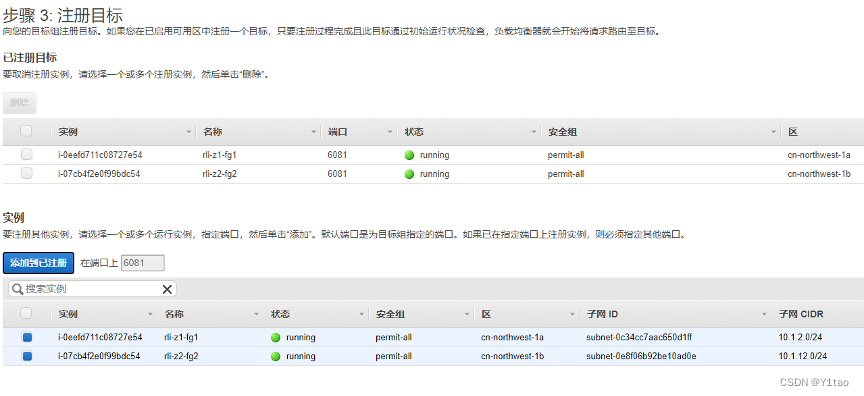

1. 注册目标组，选择所有fortigate实例

1. 完成GWLB创建，启用跨区域负载均衡， 在负载均衡描述栏目下的属性字段配置。

1. 查看GWLB 网卡地址。创建完GWLB后，GWLB在SECURITY VPC  私有子网创建两个虚拟网卡，网卡描述里包含ELB gwy 标记，记下这两个网卡的IP。

点击菜单EC2- 网络与安全- 网络接口

Fortigate与GWLB对接

1. 创建GWLB接口

config vdom

edit FG-traffic

config system geneve

    edit "geneve1"

        set interface "port1"

        set type ppp

        set remote-ip 10.1.2.46    （同区域gwlb网卡地址）

    next

end

end

1. 添加防火墙策略

config firewall policy

    edit 1

        set name "1"

        set uuid 8cb7c62c-a257-51eb-20fd-62de456d8a8b

        set srcintf "gwlb"

        set dstintf "gwlb"

        set srcaddr "all"

        set dstaddr "all"

        set action accept

        set schedule "always"

        set service "ALL"

        set utm-status enable

        set ssl-ssh-profile "certificate-inspection"

        set webfilter-profile "g-default"

        set application-list "g-default"

        set logtraffic all

    next

end

1. 添加Fortigate路由，fg-traffic vdom默认路由指向gwlb

config router static

    edit 1

        set device "gwlb"

    next

end

4,验证GWLB 目标健康状态为healthy

创建GWLB endpoint服务

1. VPC > Virtual Private Cloud >终端节点服务

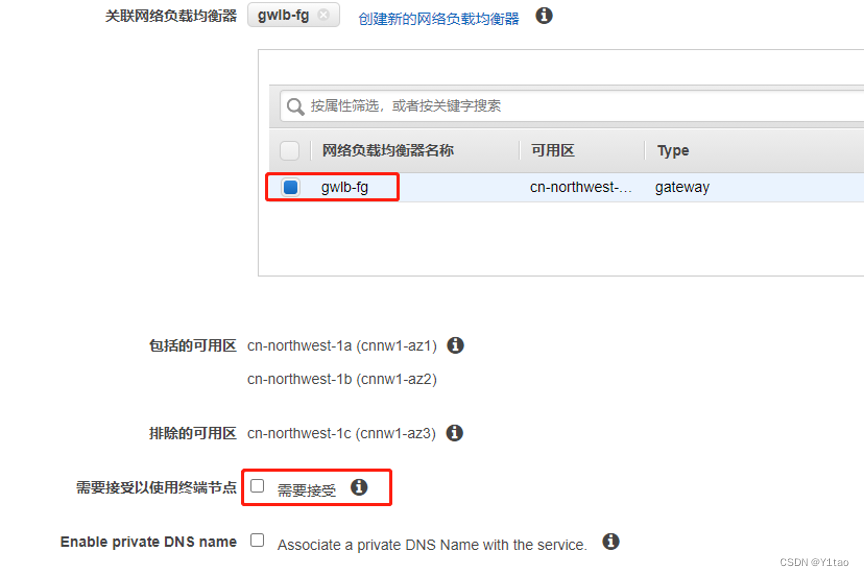

2. 关联GWLB, 取消需要接受以使终端节点选项,

3,复制GWLB 终端服务全名

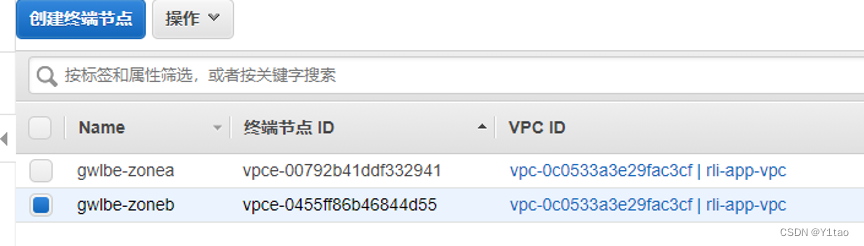

1. VPC > Virtual Private Cloud> 创建GWLB 终端节点虚拟网卡
2. 按名称查找服务，点验证服务可用，选择 APP VPC，一个服务节点只创建一个可用区。



调整VPC路由，流量转发至GWLB

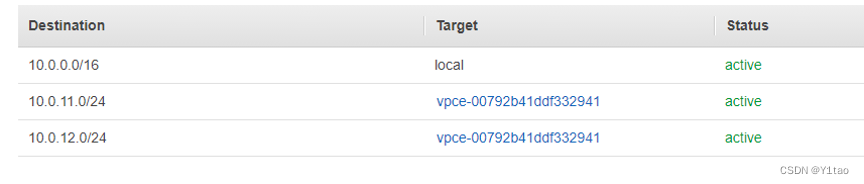

需要调整APP VPC 三个路由表的路由

Ingress 路由表，服务器子网路由指向GWLB endpoint

Gwlbe路由表，指向IGW

App 路由表，业务服务器默认网关指向GWLB endpoint

验证业务系统流量经过GWLB 和fortigate 安全检查

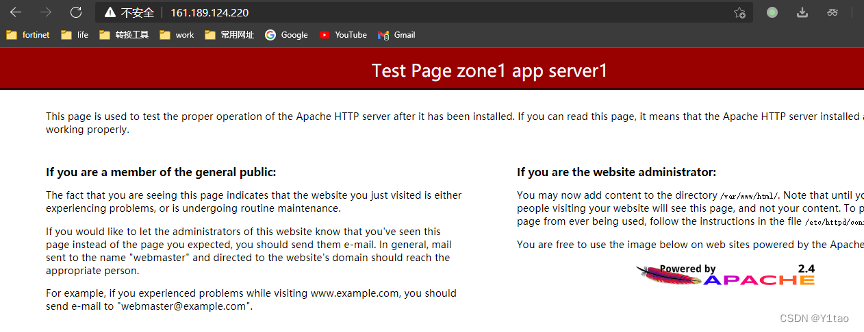

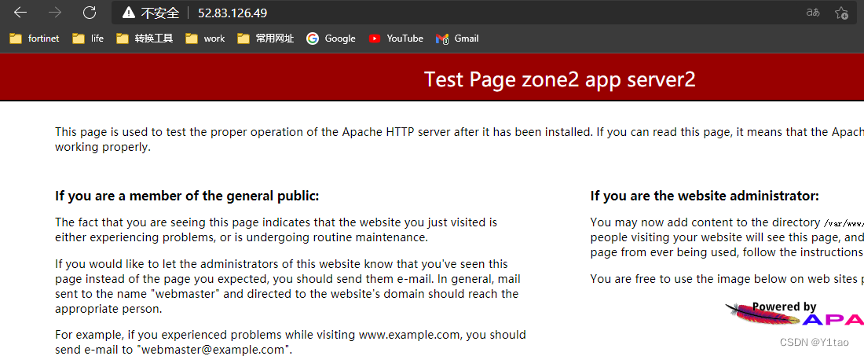

1. 打开服务器WEB页面，SSH 服务。

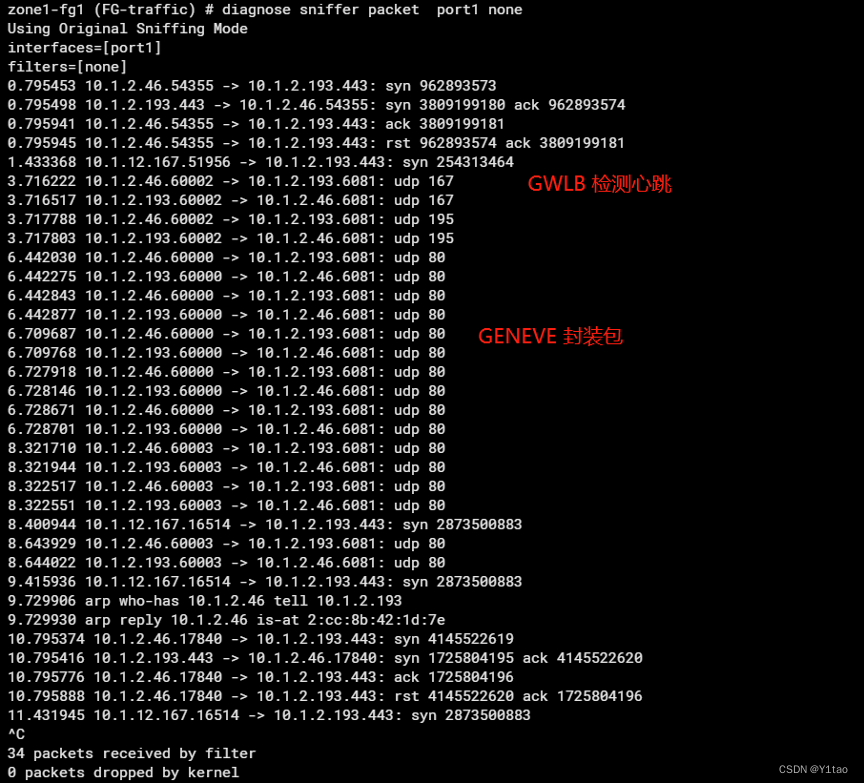

1. 查看fortigte GENEVE封装数据
